Description du produit

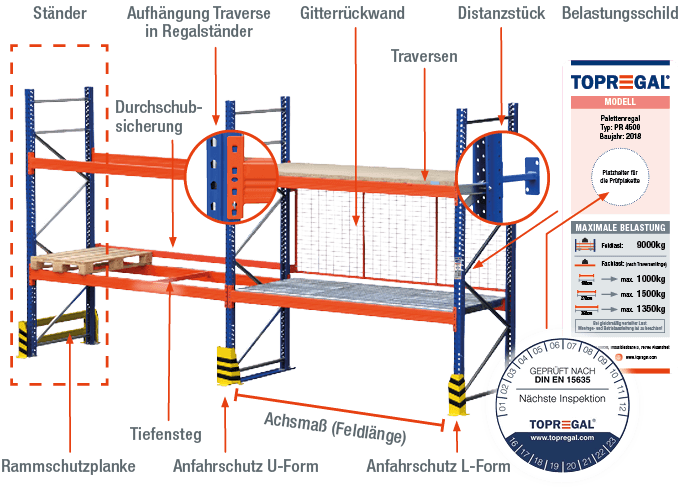

Rayonnage à palettes Modèle PR4500

Charges admissibles par travée jusqu'à 9000KG
  • Hauteur de rayonnage 2m - 7,5m
  • Profondeur des montants 110cm ou 80cm
  • Capacité de charge jusqu'à 500kg par palette
  • Niveaux réglables individuellement en hauteur au pas de 5cm
  • Différents supports
  • Nombreux accessoires
  • Testé selon la norme DIN EN 15512
  • Montage facile
  • Meilleur prix
  • Toutes les pièces incluses

Qualité de nos produits

Contrôle volontaire de nos rayonnages à palettes

Afin de nous soumettre également à des contrôles de qualité externes, nous faisons contrôler nos produits chaque année.

Les rayonnages sont testés en termes de charge, de rigidité et de stabilité.

Les indications de charge publiées pour nos rayonnages sont harmonisées sur la base de la norme DIN EN 15512.

Les plaques de charge comprises dans la livraison indiquent les charges maximales par tablette et par unité afin de confirmer les données.

Modèles

Laqué pour une utilisation à l'intérieur

Aperçu des montants du rayonnage à palettes PR4500

Montants laqués

Un montant de rayonnage complet se compose de profilés de montants laminés à froid en forme de U avec des extrémités pliées vers l'extérieur plus les entretoises transversales et diagonales sous forme de profilés en C.

(voir vue éclatée Montage des montants)

Montants

Exécutions + masse

Charge par travée et charge ponctuelle

Charge par travée max. 9000KG

  • Pour une charge uniformément répartie entre deux montants de rayonnage

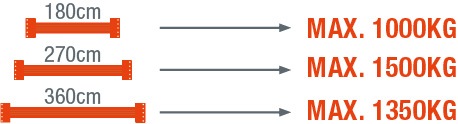

Charge par tablette max. 1500KG

  • Pour une charge uniformément répartie par niveau de traverses
  • Max. La charge maximale par tablette dépend de la longueur des traverses.

Masse des traverses


Charge ponctuelle par plaque de base
max. 4500KG

  • Les forces agissant sur le plancher sous forme de charge ponctuelle

Montage des montants

Informations techniques

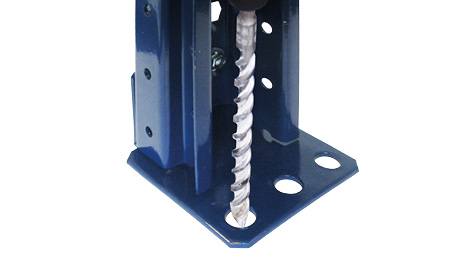

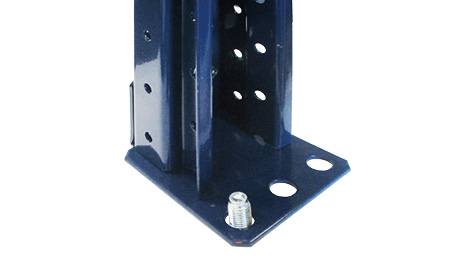

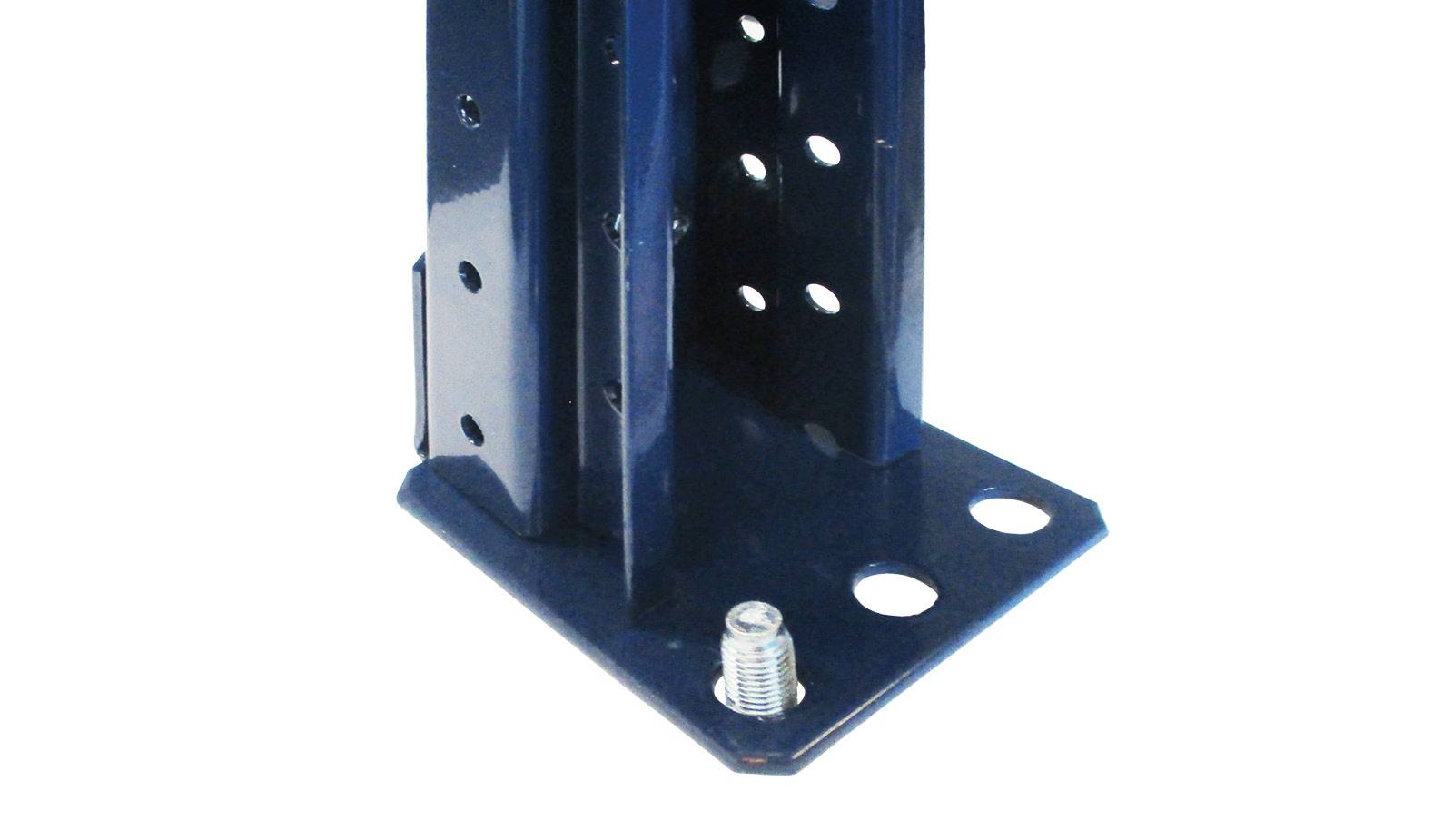

Ancrage au sol de la plaque d'assise

La fixation au sol s'effectue par l'utilisation de boulons d'ancrage M12x100.

  • Pour cela, il faut d'abord percer les trous correspondants avec une mèche adaptée (diamètre de 12 cm).
  • Le goujon d'ancrage est ensuite enfoncé avec le support de sol.

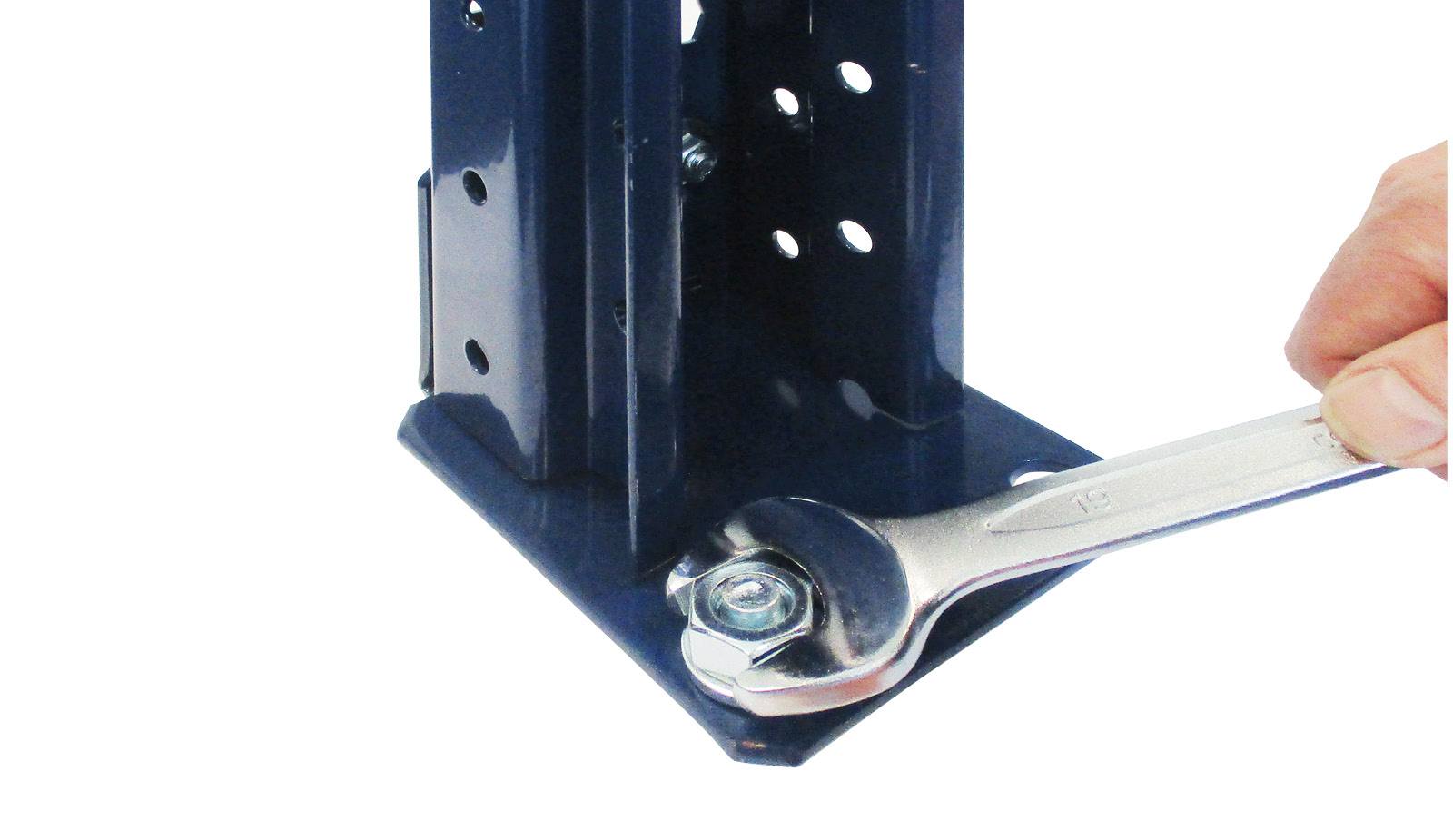

  • Pour finir, on fixe l'écrou.
  • L'étagère est ainsi suffisamment et solidement ancrée.

Veuillez noter que : Les boulons d'ancrage doivent être fixés de manière professionnelle.




Notre équipe de montage interne se charge volontiers de monter vos étagères dans les règles de l'art.

Cliquez ici pour en savoir plus sur nos montages de rayonnages.

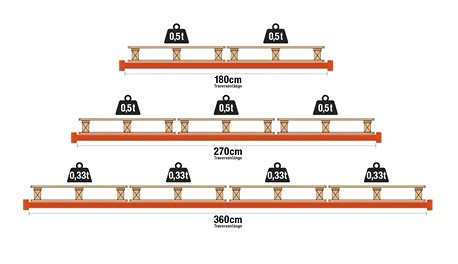

Longueurs de travées

  • La longueur d'unité décrit la largeur d'une unité de rayonnage ainsi que la distance entre deux montants de rayonnage à palettes.
  • Les longueurs d'unité sont disponibles en 180cm, 270cm et 360cm.
  • Les différentes dimensions d'axe peuvent être combinées librement entre elles.
  • Configurez votre rayonnage à palettes individuellement avec les longueurs de travée que vous souhaitez. Nos rayonnages sont également extensibles à tout moment ultérieurement grâce à leur construction modulaire.

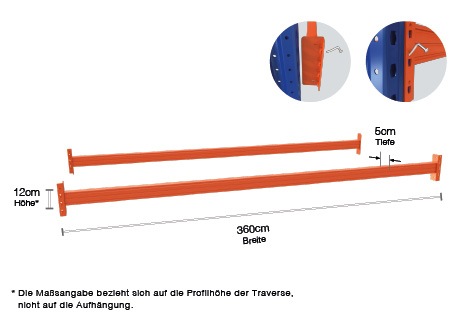

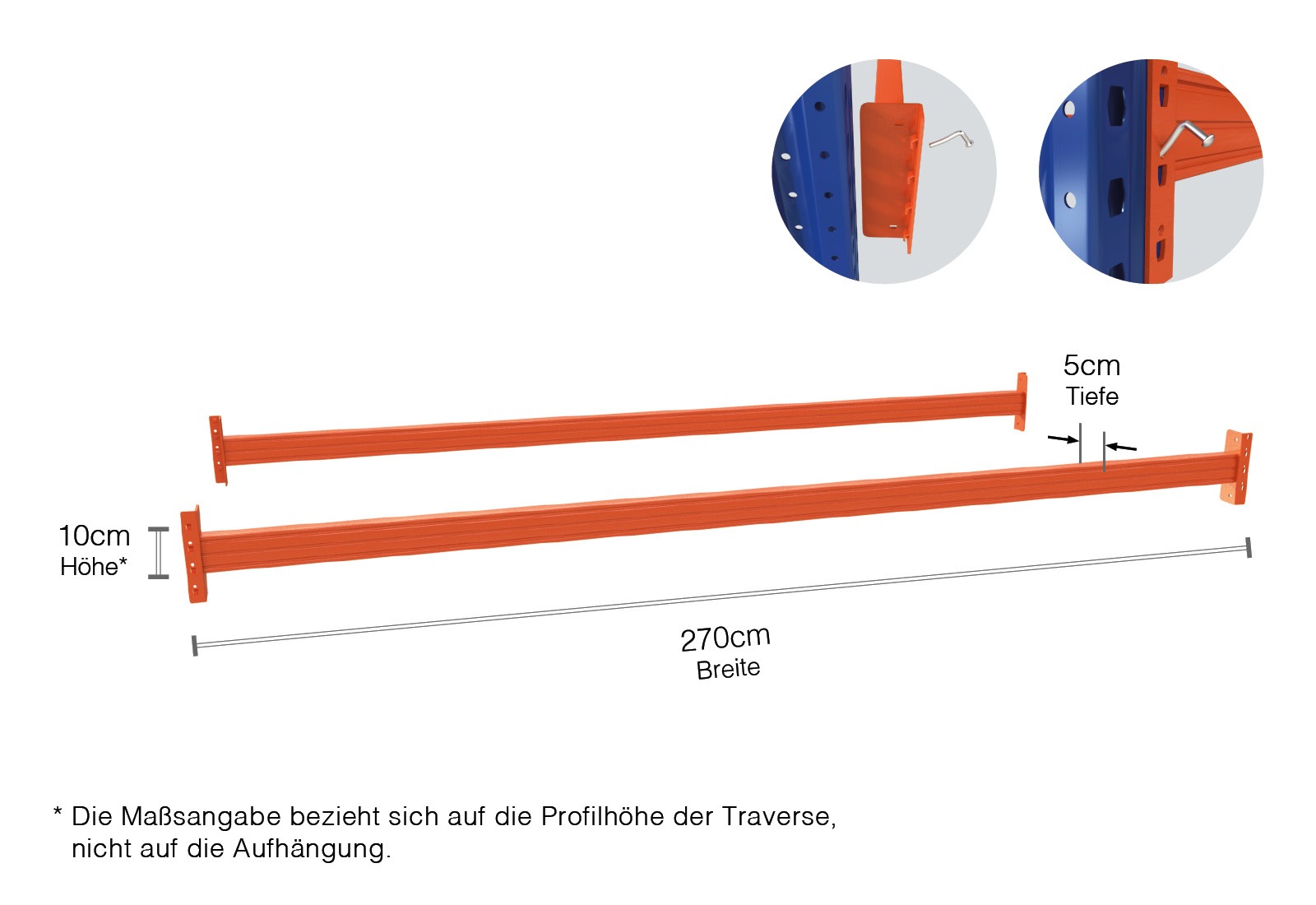

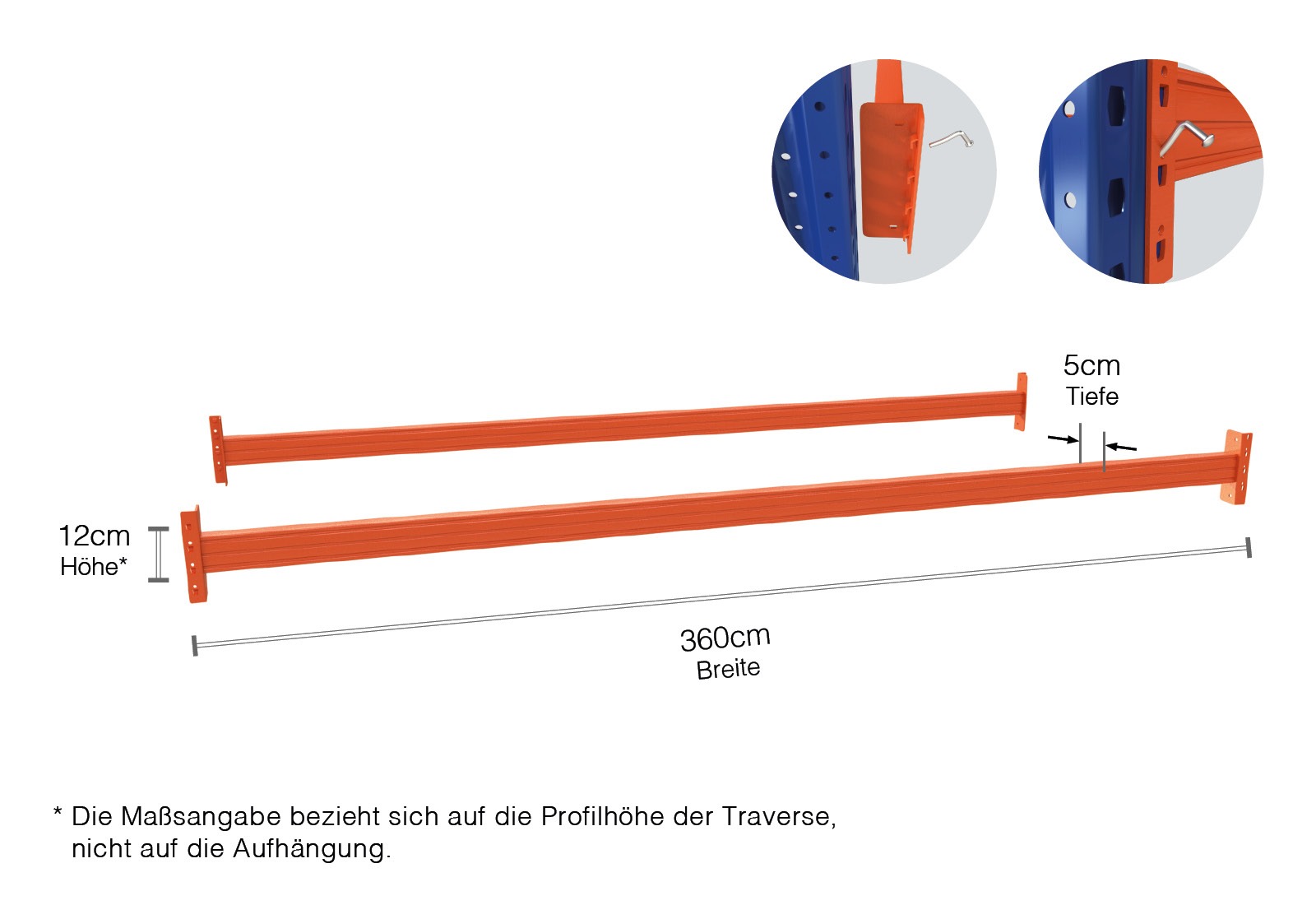

Montage des traverses

Informations techniques

Montage des traverses

Pièces détachées nécessaires :
Montant de rayonnage prémonté, traverse, goupille de sécurité.

  • Les traverses peuvent être accrochées à la hauteur souhaitée dans le profilé du montant.
  • La goupille de sécurité permet de protéger la traverse contre un soulèvement accidentel.
  • Les différents niveaux de traverses peuvent être fixés en hauteur par intervalles de 5 cm.

Goupille de sécurité pour les traverses

Rayonnage à palettes avec supports

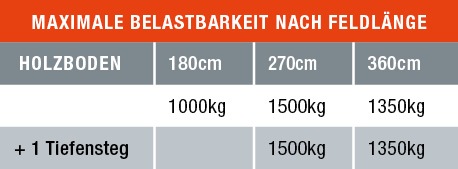

Support de rayonnage en bois

Le support de rayonnage en bois est composé d'un panneau d'aggloméré (38 mm) et de 4 tôles en Z. Le plateau en bois est posé sur la traverse et fixé et stabilisé à l'aide de tôles de centrage.

Capacité de charge sans utilisation de traverses de profondeur : 1500kg

Traverse de profondeur / support de profondeur pour rayonnages à palettes

Capacité de charge : 600kg par traverse de profondeur.

Les entretoises de profondeur sont utilisées pour augmenter la capacité de charge des étagères, par exemple.

Elles sont posées sur les traverses et se fixent d'elles-mêmes en raison de leur conception.

ATTENTION : Dans la mesure où la charge repose sur les traverses, vous disposez toujours de la capacité de charge de la paire de traverses. Indépendamment du support d'étagère.

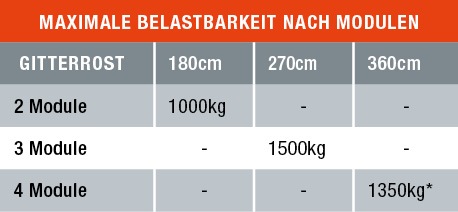

Support de rayonnage en caillebotis

Grille galvanisée à chaud à poser directement sur les paires de traverses.

Modules a 88cm de largeur
Mailles 9,9cm x 9,9cm.

Capacité de charge 800kg par module

Convient parfaitement pour le stockage de substances dangereuses ou de liquides.

ATTENTION : Dans la mesure où la charge repose sur les traverses, vous disposez toujours de la capacité de charge de la paire de traverses. Indépendamment du support de l'étagère

Système autobloquant, en raison de la construction avec une équerre de fixation coudée.

* car il s'agit de la charge maximale par rayon des traverses de cette longueur.

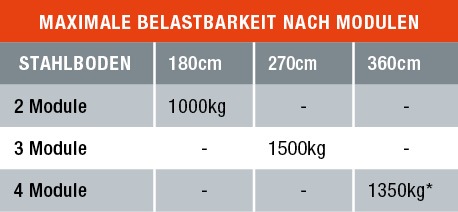

Support de rayonnage en acier

Tablette en acier à poser directement sur les paires de traverses.

Modules a 88cm de largeur
capacité de charge 1000kg par module.

Disponible dans les profondeurs 110cm et 80cm.

Convient parfaitement pour le stockage de liquides, comme les peintures ou les huiles, car il est lavable.

ATTENTION : Dans la mesure où la charge repose sur les traverses, vous disposez toujours de la capacité de charge de la paire de traverses. Indépendamment du support de l'étagère

Montage facile, en raison de la construction autofixante.

* car il s'agit de la charge maximale par rayon des traverses de cette longueur.

Rangées de rayonnages doubles

Pour gagner de la place dans votre installation de rayonnages à palettes, il est conseillé de placer deux rayonnages parallèlement l'un derrière l'autre.

Dans ce cas, il est judicieux de relier les rayonnages à l'aide d'entretoises afin de pouvoir les aligner proprement et de générer une stabilité supplémentaire.

Pour éviter que la palette arrière ne soit éjectée lors du chargement, nous recommandons d'installer des sécurités anti-chute d'un côté de la double rangée de rayonnages.

Sécurités anti-traversée

La sécurité anti-décrochage empêche le déplacement ou la chute involontaire des palettes vers l'arrière.

Les tôles à visser ainsi que les vis de fixation au système de rayonnage sont comprises dans le prix et peuvent être livrées compatibles avec tous les systèmes de rayonnage à palettes courants.

La protection anti-glissement fait partie des accessoires de sécurité pour les rayonnages à palettes. Ils sont placés sur les côtés des rayonnages non prévus pour le chargement et le déchargement. Elles sont prescrites par le législateur en cas de présence de public derrière le rayonnage ou de rayonnages parallèles.

Prescriptions selon DIN EN 15635 et DGUV 108-007

Protection contre les chocs pour les systèmes de rayonnage

Protection contre les chocs pour éviter d'éventuels dommages sur les montants des rayonnages.

Les zones d'angle doivent impérativement être équipées d'une protection antichoc en cas de circulation de chariots élévateurs, conformément aux normes DIN EN 15365 & DGUV 108-007.

Notre protection anti-collision est testée et certifiée conformément à la norme DGUV 108-007 (anciennement BGR234).

Chaque protection antichoc est livrée avec quatre boulons d'ancrage M12x100mm pour la fixation au sol.

Exemples d'application

Accessoires - adaptés au PR4500

Supports

Différentes versions disponibles > vers les appuis

Barrettes de profondeur

Direct > vers les traverses de profondeur

Supports de fûts

Direct > vers le support de fût

Protection contre les chocs

Direct > vers les accessoires de sécurité

Bandes de protection contre les chocs

Direct > vers les glissières de sécurité

Sécurité anti-traversée

Direct > vers les sécurités anti-traversée

Paroi arrière grillagée

Différentes largeurs disponibles > vers les parois arrière grillagées

Entretoise

Direct > vers l'entretoise

Bandes magnétiques

Différentes largeurs disponibles > vers les bandes magnétiques

Répartiteur de charge

Direct > vers le répartiteur de charge

Tôles de compensation de hauteur

Direct > vers les tôles de calage
