Schrägbodenregale

Schrägbodenregale werden gerne für Lagerung und Vertrieb von Kleinteilen eingesetzt. Die Vorteile der schräg angeordneten Fachböden auf Basis eines Lagerregals liegen auf der Hand. Der Lagermitarbeiter sieht sofort den Bestand der Ware, lose Lagerartikel können direkt nach vorne durchrutschen und dadurch werden Lagerflächen optimal ausgenutzt.

Bitte wählen Sie Ihr Schrägbodenregal aus


  • Individuell steckbare Ebenen im Raster von 5cm
Schrägbodenregale

Schrägbodenregale Topseller

Lieferzeit
1 - 3 Werktage
Lieferzeit
1 - 3 Werktage
Versand national
Frachtfrei
Standardpreis 939,90
751,92
zzgl. 19% MwSt.
Lieferzeit
1 - 3 Werktage
Lieferzeit
1 - 3 Werktage
Versand national
Frachtfrei
Standardpreis 1.329,90
1.063,92
zzgl. 19% MwSt.
Lieferzeit
1 - 3 Werktage
Lieferzeit
1 - 3 Werktage
Versand national
Frachtfrei
Standardpreis 1.039,90
831,92
zzgl. 19% MwSt.
Lieferzeit
1 - 3 Werktage
Lieferzeit
1 - 3 Werktage
Versand national
Frachtfrei
Standardpreis 969,90
775,92
zzgl. 19% MwSt.
Lieferzeit
1 - 3 Werktage
Lieferzeit
1 - 3 Werktage
Versand national
Frachtfrei
Standardpreis 779,90
623,92
zzgl. 19% MwSt.
Lieferzeit
1 - 3 Werktage
Lieferzeit
1 - 3 Werktage
Versand national
Frachtfrei
Standardpreis 879,90
703,92
zzgl. 19% MwSt.
Lieferzeit
1 - 3 Werktage
Lieferzeit
1 - 3 Werktage
Versand national
Frachtfrei
Standardpreis 694,90
555,92
zzgl. 19% MwSt.
Lieferzeit
1 - 3 Werktage
Lieferzeit
1 - 3 Werktage
Versand national
Frachtfrei
Standardpreis 764,90
611,92
zzgl. 19% MwSt.
Produktbeschreibung

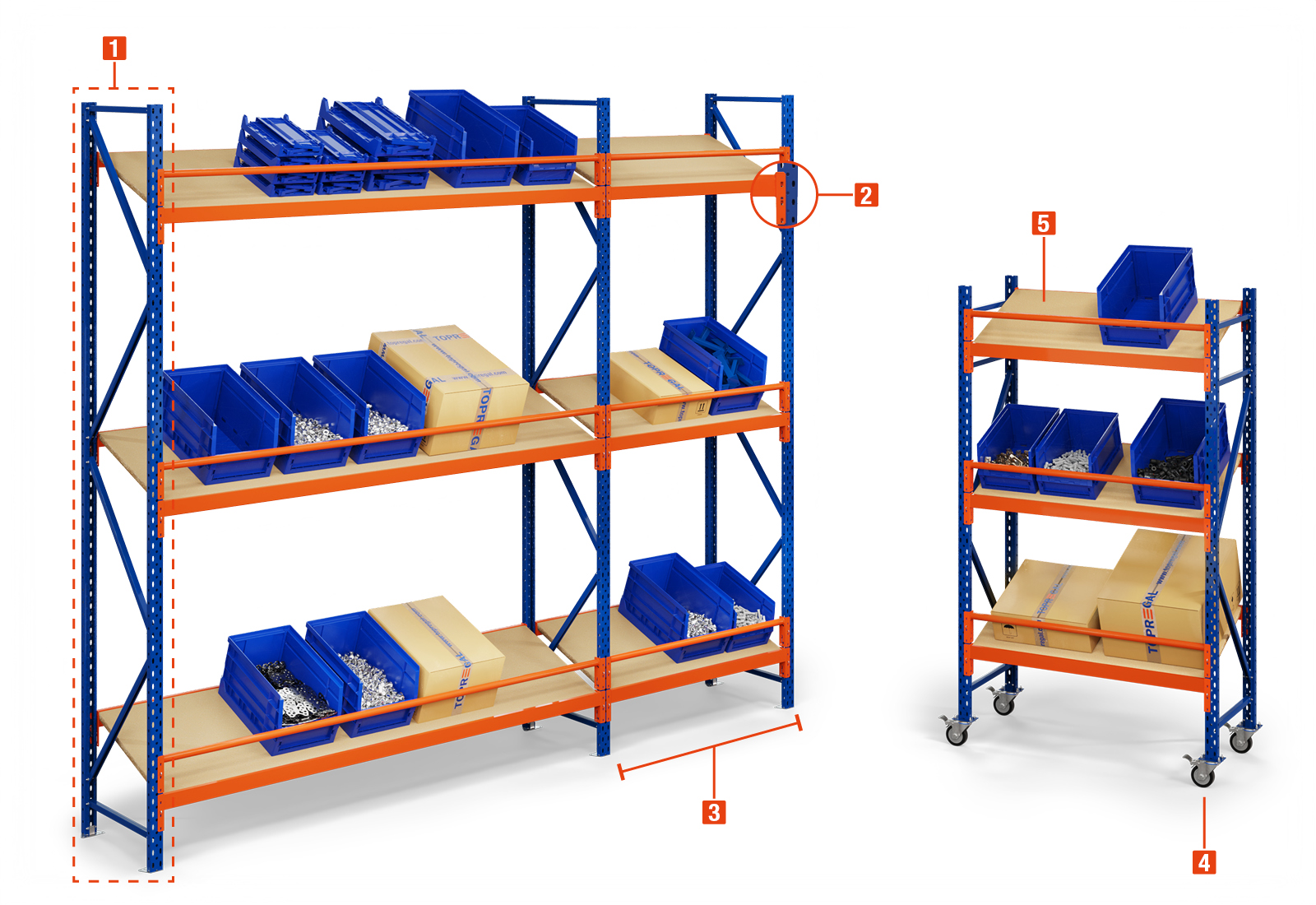

Schrägbodenregal Typ SR2000

Feldlasten – stationär 2000kg / fahrbar 300kg


  • Regalhöhe 2m – 4m

  • Ideal zur Lagerung von Sichtlagerkästen, Schäferboxen & Kleinteilen

  • Traversen sind die Ladungsträger eines Schrägbodenregals. Individuell höhenverstellbar im Raster von 5cm. In 110cm und 220cm erhältlich

  • Schrägböden mit Rundtraversen zum Schutz gegen Herabfallen

  • Auch als fahrbares Schrägbodenregal erhältlich


  • Einfacher Aufbau
  • Bester Preis
  • Alle Teile inklusive


Ausführungen

Lackiert für den Einsatz im Innenbereich

Übersicht Ständer Lagerregal LR2000

Lackierte Ständer


  • variable Höhen
  • Feldlast: 2000kg
  • Kompletter Ständer inkl. Verstrebungen und Fußteile


(siehe Explosionszeichnung Montage Ständer)

Ständer

Maße

Varianten

Stationär oder fahrbar

Mir dem höhenverstellbaren Fuß mit Rolle lässt sich Ihr fahrbares Schrägbodenregal bis zu 40cm in der Höhe verstellen. Dadurch ergeben sich je nach Typ und gewählter Grundgröße Individuell einstellbare Höhen von 85cm – 254cm.

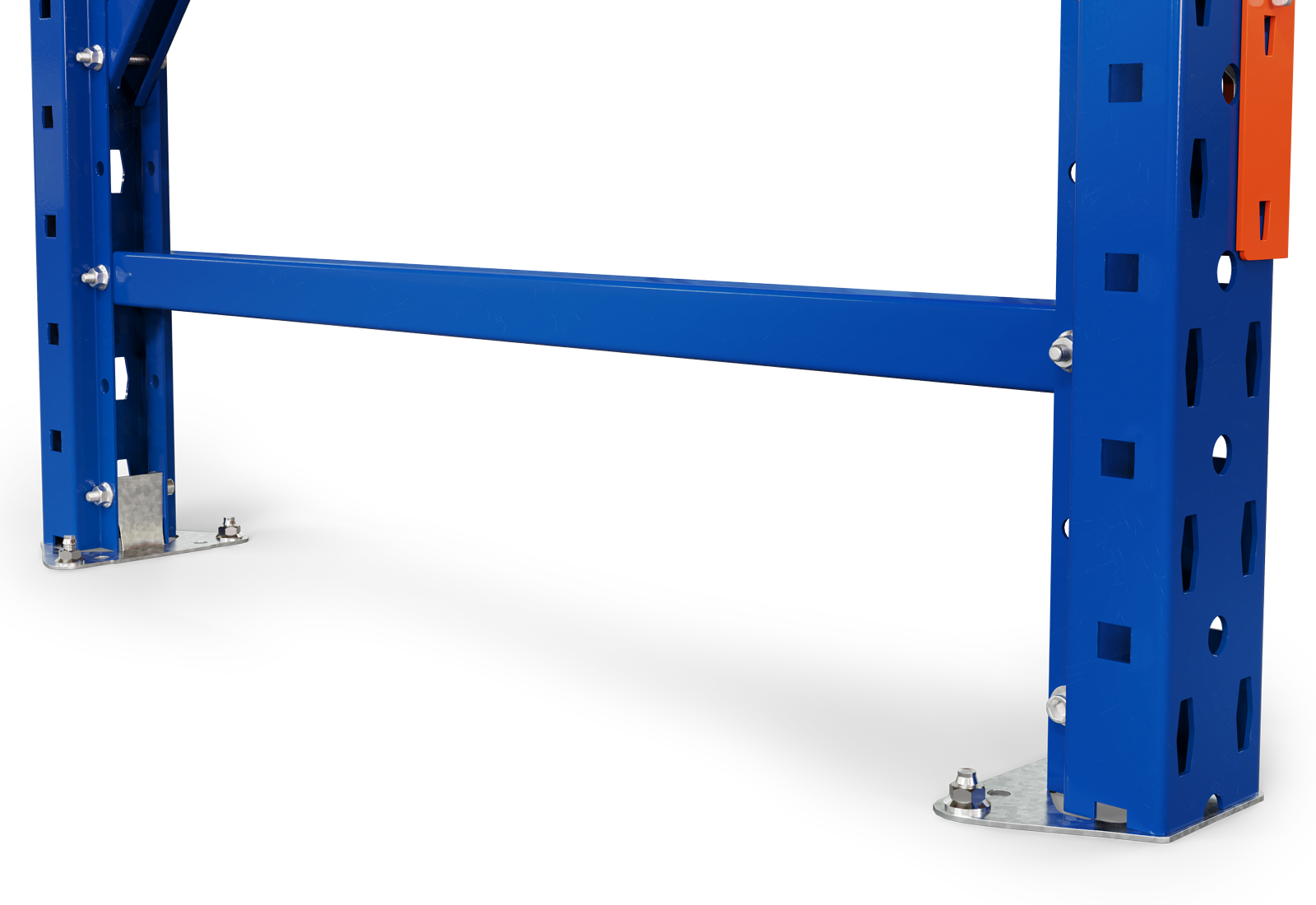

Stationäres Schrägbodenregal

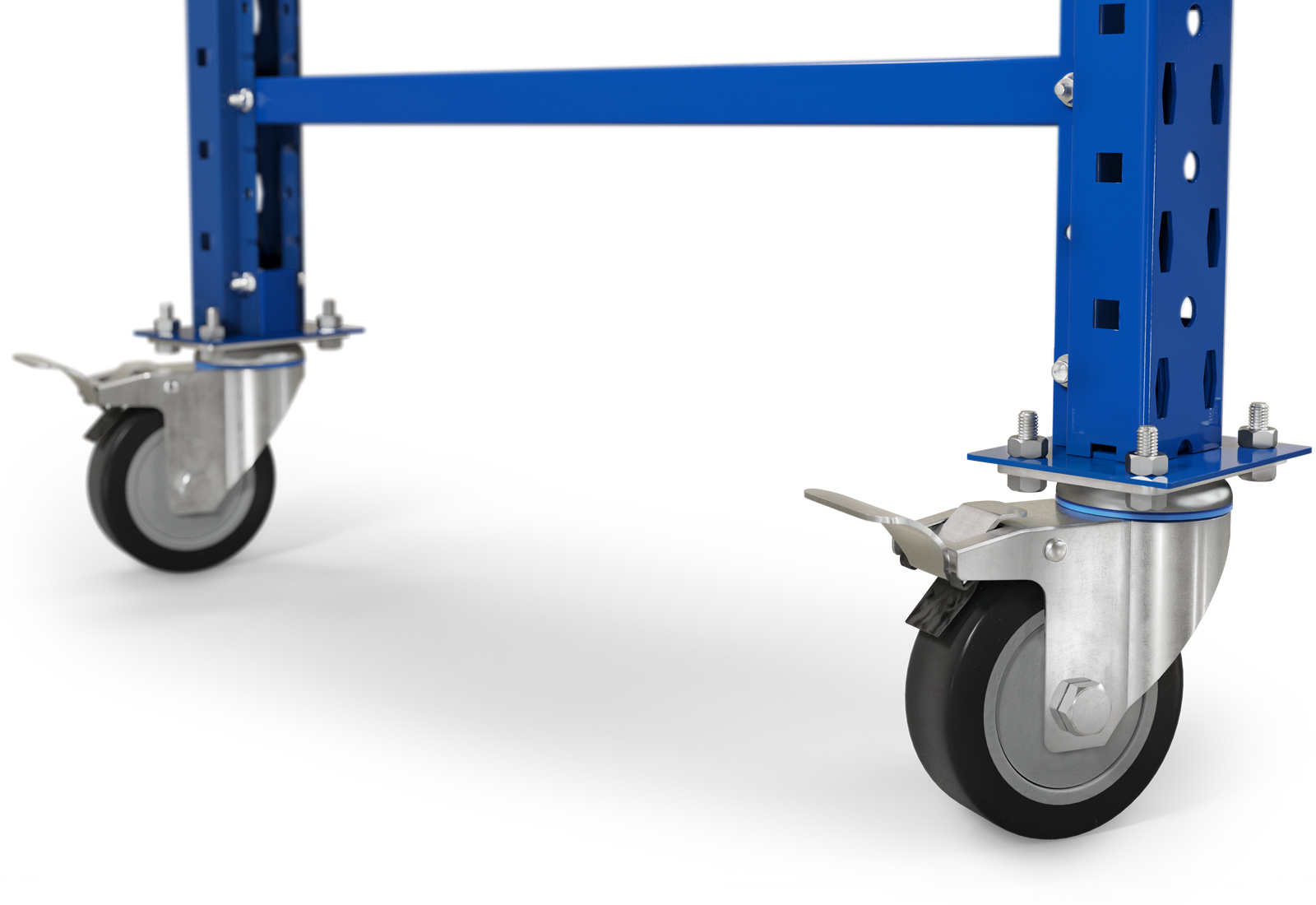

Fahrbares Regal mit höhenverstellbarem Fuß

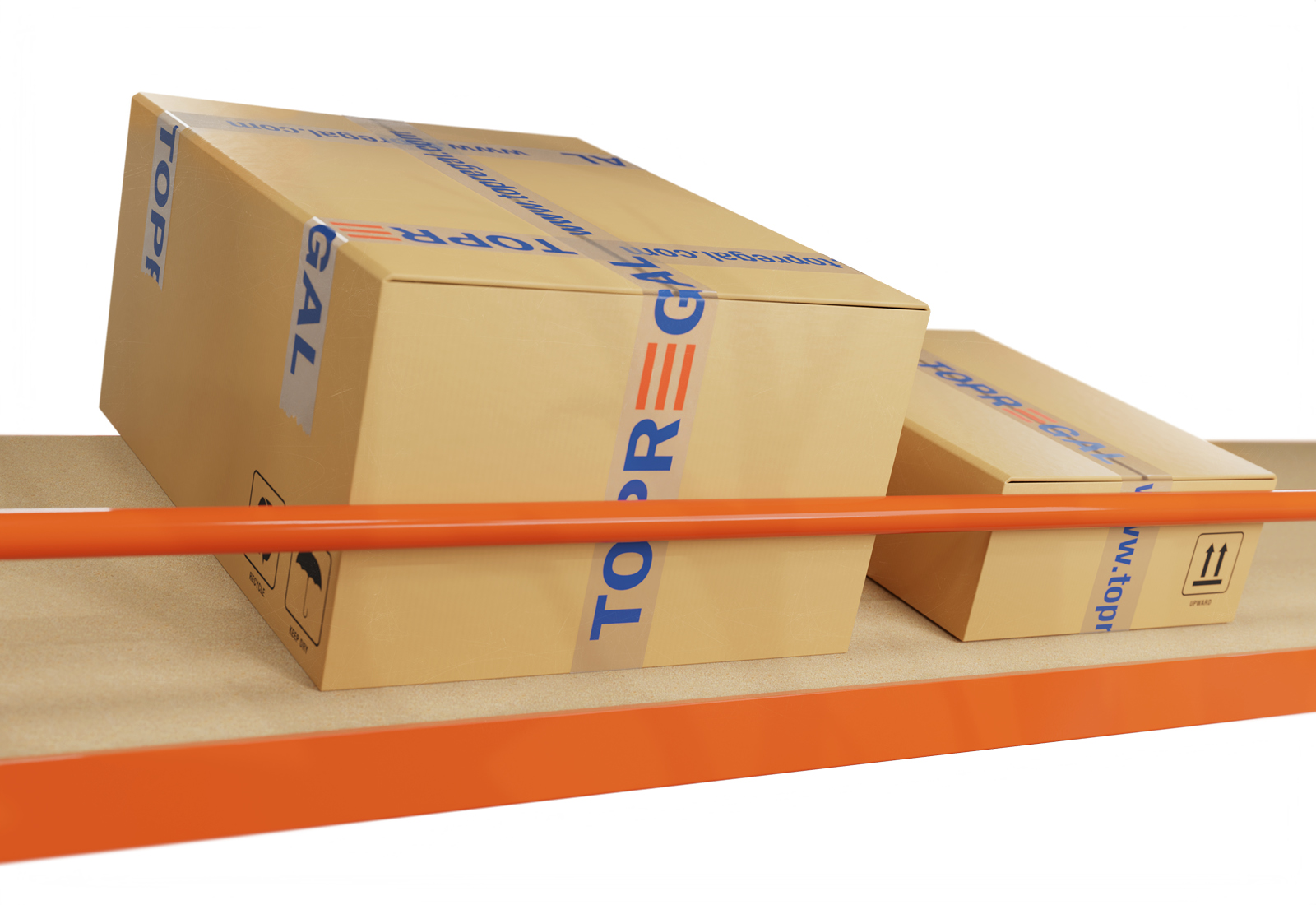

Sicherung gegen Herabfallen

Serienmäßig werden die Schrägbodenregale mit Rundtraversen gegen das Herabfallen ausgeliefert. Der Schrägboden wird in einem Winkel von 20 Grad eingehängt.

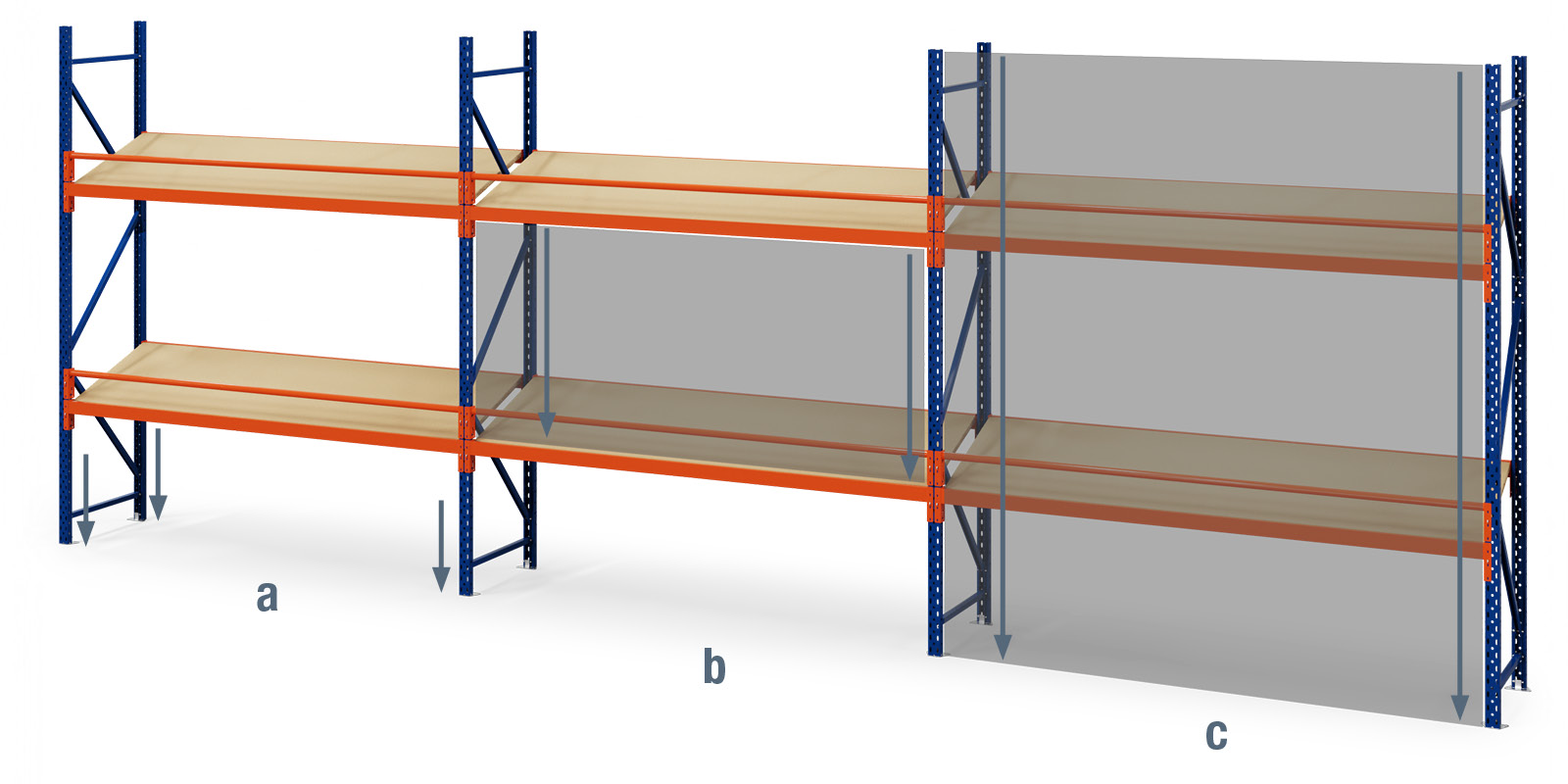

Feld-, Fach und Punktlast

Feldlast stationär max. 2000kg

Feldlast fahrbar max. 500kg

  • Gesamtbelastbarkeit zwischen 2 Regalständern


Fachlast max. 300KG pro Ebene

  • Gesamtbelastbarkeit pro Traversenebene bzw. pro Regalboden


Punktlast je Fussplatte
bei gleichmäßig verteilter Last max. 1000KG

  • Eine vom Regalständer erzeugte Punktlast auf den Fußboden

Montage Ständer

Technische Informationen

Bodenverankerung Fussplatte

Die Bodenbefestigung erfolgt über den Einsatz von Bolzenankern M8x55

  • Löcher bohren: 8mm Ø, 80mm tief

  • Löcher ausblasen

  • Bolzenanker in das Bohrloch schlagen

  • Die Mutter mit einem Gabelschlüssel o.ä. fest anziehen

Wenn die Höhe des obersten Regalbodens weniger als das 5-fache der Regaltiefe beträgt, muss das Regal nicht befestigt bzw. gegen Kippen gesichert werden.

Bitte beachten: Die Bolzenanker müssen fachgerecht befestigt werden.

Gerne übernimmt unser hauseigenes Montageteam den fachgerechten Aufbau Ihrer Regale.

Hier erfahren Sie mehr über unsere Regalmontagen

Modulare Bauweise

Durch die modulare Bauweise kann jederzeit an ein bestehendes Regal angebaut und erweitert werden.

Achsmaße

  • Das Achsmaß beschreibt die Breite eines Regalfeldes sowie den Abstand zwischen zwei Ständern

  • Wir bieten Achsmaße in den Breiten 110cm und 220cm

  • Die Achsmaße sind frei miteinander kombinierbar

  • Konfigurieren Sie Ihr Lagerregal individuell mit Ihren gewünschten Feldlängen. Aufgrund der modularen Bauweise sind die Regale auch nachträglich jederzeit erweiterbar.

Montage Traversen & Auflagen

Technische Informationen

Sichern der Traversen

Benötigte Einzelteile: Vormontierter Regalständer, Traverse, Sicherungsstift

Die vormontierten Ständer aufstellen und auf beiden Seiten die Traversen in der gewünschten Höhe in das Ständerprofil einhängen. Sicherungsstifte in das vorgesehene Loch in die Traverse stecken.

Die Traversen werden in einem Raster von 50mm eingehängt.

Bitte beachten: Die letzte Traverse mindestens 50cm vor dem Ende des Ständers montieren!

Sicherungsstift für Traversen

Schrägbodenregal mit Auflage

Holzboden

Optimal geeignet bei Einlagerung von Trockenprodukten, wie z.B. Kartons oder Lagerboxen. Sicherer Schutz vor herabfallen des Lagerbguts druch Rundtraversen.

Distanzstücke

Wandbefestigung / Verbinden

Distanzstück 20cm zur Regelbefestigung in der Wand.

Distanzstück zur Parallelstellung von Lagerregal- reihen. Die Regale können alternativ auch ohne Abstand direkt miteinander verschraubt werden.


Farbe: Topregal-Blau (entspricht RAL 5010).
Bei Regalständerhöhen bis 2,5m empfehlen wir den Einsatz von 2 Distanzstücken.
Ab einer Höhe von 3m empfehlen wir den Einsatz von 3 Distanzstücken.
Jegliches Montagematerial ist im Preis und Lieferumfang enthalten.

Betriebssicherheit / Vorschrift – DIN EN 15635, DGUV 108-007

Anfahrschutz für Regalsysteme

Anfahrschutz zur Vermeidung eventueller Schäden am Regalständer.

Eckbereiche müssen bei Staplerverkehr zwingend nach DIN EN 15365 & DGUV 108-007 mit einem Anfahrschutz ausgestattet werden.

Unser Anfahrschutz ist nach Vorgaben der DGUV 108-007 (ehemals BGR234) geprüft und zertifiziert.

Jeder Anfahrschutz wird inklussive vier Bolzenankern M12x100mm zur Bodenbefestigung geliefert.

Beispiele möglicher Konfigurationen

Anwendungsbeispiele

Zubehör – passend für SR2000

Schränke & Spinde

Direkt > zu den Schränken & Spinden

Loch & Seitenwand

Verschiedene Ausführungen > Zu den Loch & Seitenwänden

Rundtraverse

Direkt > zu den Rundtraversen

Magnetband

Verschiedene Breiten erhältlich > Zu den Magnetbänder

Höhenausgleichsbleche

Direkt > zu den Unterlegblechen

Sichtlagerkästen

Verschiedene Breiten erhältlich > Zu den Sichtlagerkästen

Distanzstück

Direkt > zum Distanzstück

Kleinteile optimal lagern im Schrägbodenregal

Schrägbodenregale werden gerne für Lagerung und Vertrieb von Kleinteilen eingesetzt. Die Vorteile der schräg angeordneten Fachböden auf Basis eines Lagerregals liegen auf der Hand. Der Lagermitarbeiter sieht sofort den Bestand der Ware, lose Lagerartikel können direkt nach vorne durchrutschen und dadurch werden Lagerflächen optimal ausgenutzt.

Das Prinzip des Schrägbodenregals stammt von der japanischen Prozessoptimierungsmethode Kanban. Hier werden mit dem Hol-Prinzip entnommene Waren direkt wieder aufgefüllt. Nicht verwunderlich also, dass das Schrägbodenregal auch als Kanbanregal bekannt ist. Entnommene Waren können direkt von hinten wieder eingefüllt werden und rutschen Dank dem 20° Winkel des Fachbodens automatisch nach vorn, wo die sichernde Rundrohrhalterung die Ware am Platz hält und immer an der gleichen Stelle zur Entnahme bereit liegt. So können auch bequem die Teile zuerst entnommen werden, die am längsten lagern und es muss nicht erst umständlich die Ware umsortiert werden.

Ganz kleine Teile, wie zum Beispiel Schrauben, werden sicher in Sichtlagerkästen oder gut einsehbaren Kartons verstaut. Passendes Schrägbodenregal-Zubehör und Sichtlagerkästen gibt es von TOPREGAL jeweils passend zum Lagergut in verschiedenen Größen oder auch im günstigeren Set mit gleich mehreren faltbaren Sichtlagerkästen. Auch für die Beschriftung des Lagerguts im Schrägbodenregal – gerade in den höheren, nicht mit bloßem Auge gut einsehbaren, Bereichen – gibt es eine praktische Lösung: das wiederbeschreibbare Magnetband.

Egal ob das Schrägbodenregal einseitig an eine Wand platziert oder als Doppel-Schrägbodenregal mittig im Lager aufgestellt wird, wenn es später erweitert werden soll, so ist dies Dank der einfachen modularen Bauweise jederzeit möglich. Wer es ganz flexible mag, kann es auch in der Variante fahrbares Schrägbodenregal kaufen oder später per Rollensatz nachrüsten. Hierfür sprechen Sie uns am Besten kurz an.
